Современные логистические комплексы предъявляют всё более высокие требования к инженерной инфраструктуре. Помимо надежного поддержания температурного режима, владельцам объектов необходимо учитывать растущую стоимость электроэнергии, ужесточение экологического регулирования и риски, связанные с использованием традиционных фреонов.

Задача

Перед заказчиком стояла задача создать систему холодоснабжения для нового логистического центра площадью 15 500 м², которая одновременно обеспечила бы:

• бесперебойную работу всех холодильных зон;
• низкие эксплуатационные расходы;
• возможность дальнейшей эксплуатации без риска ограничений использования F-газов;
• высокую энергоэффективность в течение всего года.

Решение

Для объекта была выбрана централизованная система холодоснабжения на природном хладагенте CO₂ (R744).

Основные параметры проекта

• охлаждаемая площадь — 15 500 м²;
• температурный режим хранения — от 0 до +8 °C;

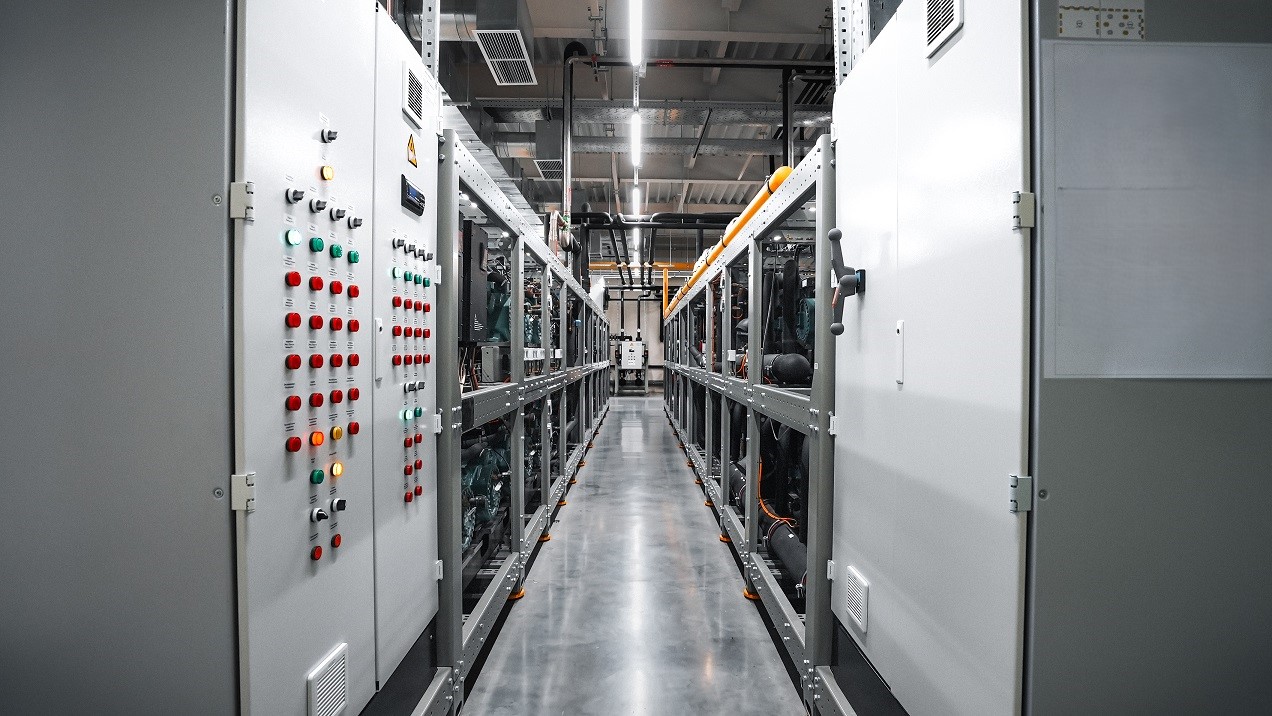

• четыре транскритические CO₂ DX-системы;
• суммарная холодопроизводительность оборудования — 3 200 кВт;
• 110 испарителей общей мощностью 2 730 кВт;
• четыре охлаждаемые вентиляционные установки мощностью 430 кВт;
• 49 газоанализаторов в составе системы безопасности;
• резервирование холодопроизводительности за счет шахматного подключения испарителей к двум независимым холодильным агрегатам.

Такое решение позволило создать отказоустойчивую систему: даже при остановке одного агрегата помещения продолжают получать необходимый холод.

Применённые энергоэффективные решения

1. Жидкостный эжектор — работа с минимальным перегревом

Жидкостный эжектор использует энергию потока высокого давления для возврата жидкого хладагента из отделителя в ресивер. Такое решение повышает надёжность системы, снижает энергопотребление и обеспечивает эффективную работу контура с минимальным количеством дополнительного оборудования.

2. Адиабатическое охлаждение газоохладителей

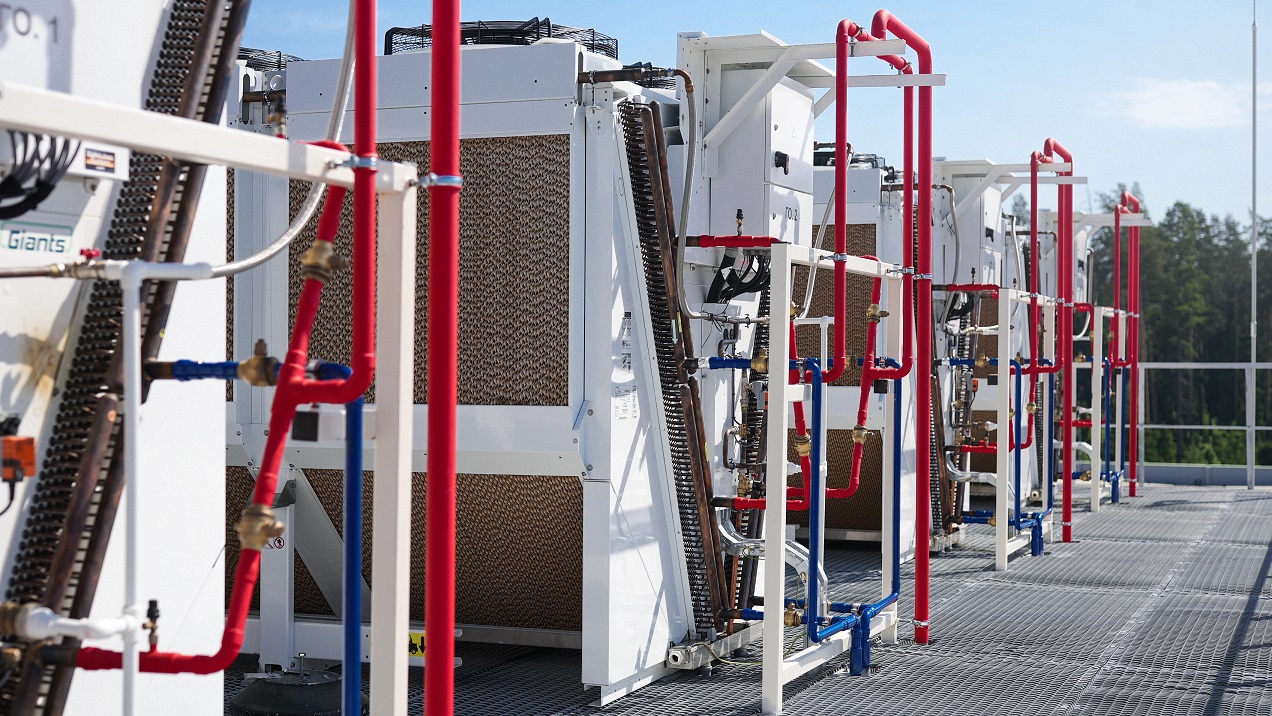

На газоохладителях применены адиабатические панели, которые предварительно охлаждают наружный воздух за счет испарения воды. Даже небольшое снижение температуры воздуха на входе в газоохладитель заметно повышает энергоэффективность системы. Дополнительный эффект — фильтрация воздуха от пыли перед входом в теплообменник.

3. Параллельное сжатие для работы в теплом климате

Параллельный компрессорный контур автоматически подключается при возникновении условий, при которых возрастает количество flash-газа в ресивере, что особенно характерно для высоких наружных температур и режимов интенсивной рекуперации тепла.

4. Работа в транскритическом и субкритическом режимах

Система способна работать в двух режимах в зависимости от сезона:

• в субкритическом — в прохладное время года, обеспечивая максимальный коэффициент производительности;
• в транскритическом — в жаркий период.

5. Частотное регулирование компрессоров

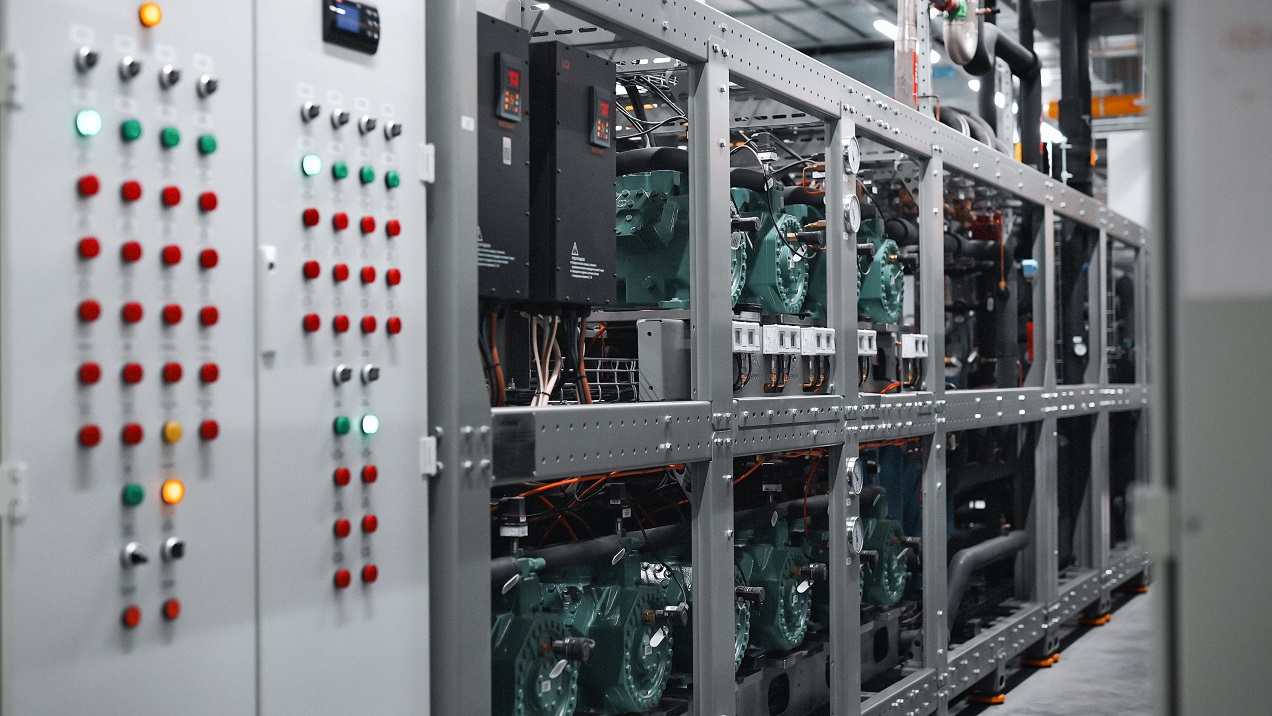

Каждый ведущий компрессор оснащен частотным преобразователем. Это позволяет плавно адаптировать холодопроизводительность под текущую нагрузку, избегать пусковых токов и сокращать пиковое энергопотребление.

6. Рекуперация тепла

Тепло, выделяемое холодильными машинами, используется повторно для оттайки испарителей и для системы защиты грунта от промерзания. Благодаря этому удалось отказаться от электрических нагревателей на этих участках системы.

7. EC-вентиляторы

На всех испарителях и газоохладителях применены бесколлекторные синхронные двигатели со встроенным электронным управлением (EC). Их преимущество — минимальная инерционность и адаптация к переменным условиям:

• для газоохладителей — моментальная реакция на изменение наружной температуры с удержанием оптимального давления нагнетания;
• для испарителей — возможность более точного поддержания заданных параметров и оптимизации процесса оттайки.

Результат

Комплекс инженерных решений позволил получить не только экологически безопасную, но и экономически эффективную систему холодоснабжения.

По итогам реализации объекта заказчик получает:

• минимизацию регуляторных рисков, связанных с поэтапным ограничением использования F-газов;
• высокую надежность системы благодаря резервированию холодопроизводительности;
• снижение установленной электрической мощности объекта.

Вывод

Проект демонстрирует, что современные транскритические CO₂-системы перестали быть исключительно экологичной альтернативой традиционным хладагентам. Благодаря применению эжекторов, параллельного сжатия, адиабатического охлаждения и рекуперации тепла они становятся полноценным инструментом снижения совокупной стоимости владения крупными логистическими объектами.
